Coimisiúnú Críochnaithe ag Shandong Hongzhitai New Energy Technology, Xintai

1. Coimisiúnú Críochnaithe

Tá an suiteáil lascthrealamh ag Shandong Hongzhitai New Energy Technology Co., Ltd i Xintai, Shandong, tar éis coimisiúnú a dhéanamh.

Is éard atá i gcoimisiúnú ná an chéim a stopann trealamh a bheith ina shuiteáil agus ina dtosaíonn sé ina chóras oibre. Rianaítear gach ciorcad siar go dtí a líníocht, socraítear agus cruthaítear gach feiste cosanta, agus deimhnítear gach comhghlasáil, comhartha agus tásc chun an fhírinne a insint faoin trealamh atá taobh thiar de.

Is nuair a dhéantar é sin go léir a n-éiríonn an seomra sna grianghraif seo ina fhostáisiún seachas ina shraith de chaibinéid.

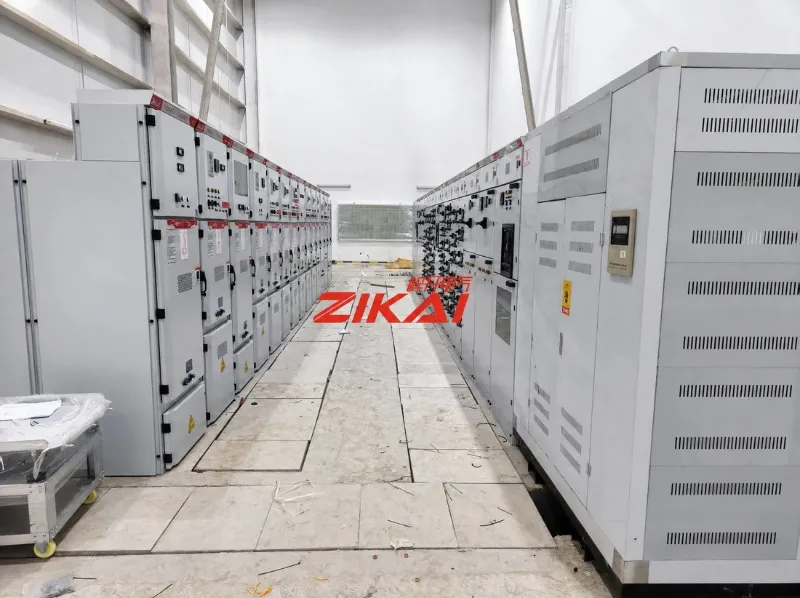

Fíor 01  An seomra lascthrealamh meánvoltais ag suíomh Xintai, agus na painéil KYN28A-12 leagtha amach ina dhá shraith os comhair a chéile trasna an aisle oibriúcháin.

2. Cad a Suiteáladh: KYN28A-12 Lascthrealamh Miotal-Cladach

Is é an príomhthrealamh lascthrealamh in-aistarraingthe KYN28A-12 atá clúdaithe le miotail: laistigh, trí phas, 50 Hz, tógtha le haghaidh córais trasghearrtha aon-busbar agus busbar aonair ó 3.6 kV go 12 kV.

Is í an fheidhm atá aige ná fuinneamh leictreach a fháil agus a dháileadh agus na ciorcaid a bhaineann leis a rialú, a chosaint agus faireachán a dhéanamh orthu — rud a fhágann gurb é an pointe a dtagann soláthar isteach, friothálacha amach, méadrú agus cosaint le chéile in aon seomra amháin.

Tá an socrú inléite ar aghaidheanna an phainéil. Iompraíonn ceann an rith an phainéil leithlisithe ag teacht isteach don chéad chuid den bharra bus agus an painéal isteach don dara ceann, agus ina dhiaidh sin tá painéil scoradáin chiorcaid le rátálacha 630 A marcáilte ar an tosach.

Sainaithnítear gach painéal de réir uimhreacha — G01, G02 agus ar aghaidh — mar aon le sainaithint QR-chód, léaráidí aonlíne agus rabhaidh sábháilteachta.

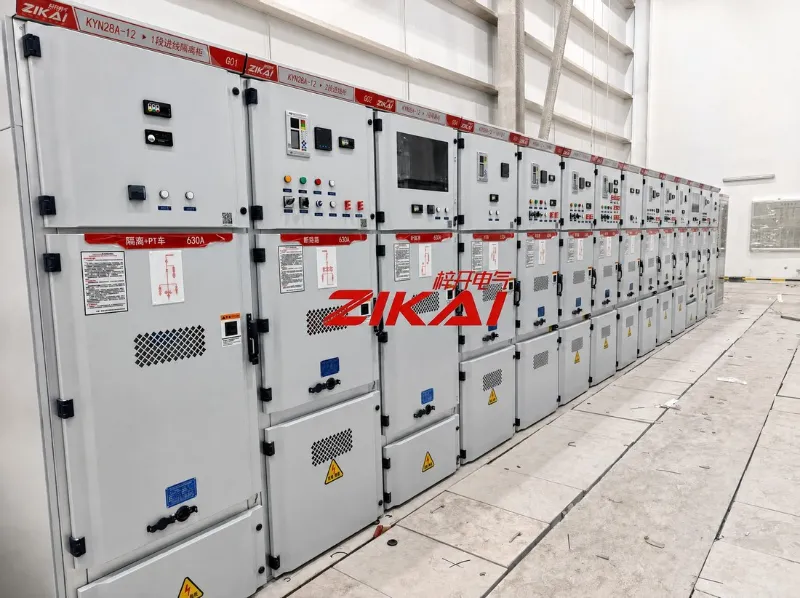

Fíor 02  KYN28A-12 painéil. Uimhriú painéil, ainmneacha ciorcaid, rátálacha 630 A, léaráidí aonlíne agus sainaithint QR-chód ar an tosach.

3. An Scáileán DC Battery

In aice leis an lascthrealamh suíonn an scáileán ceallraí DC. Is í an fhoinse fuireachais a choinníonn cosaint, rialú agus tásc beo nuair nach bhfuil an príomhsholáthar ann — is é sin go díreach an tráth is mó is mó tábhacht leis na ciorcaid sin.

Comhcheanglaíonn an scáileán an t-alt muirir agus dáileadh leis an mbanc ceallraí féin, ionas gur féidir an córas DC iomlán a iniúchadh in aon áit amháin. Sna grianghraif suíonn an téad ceallraí agus an painéal tosaigh gléasta san imfhálú céanna.

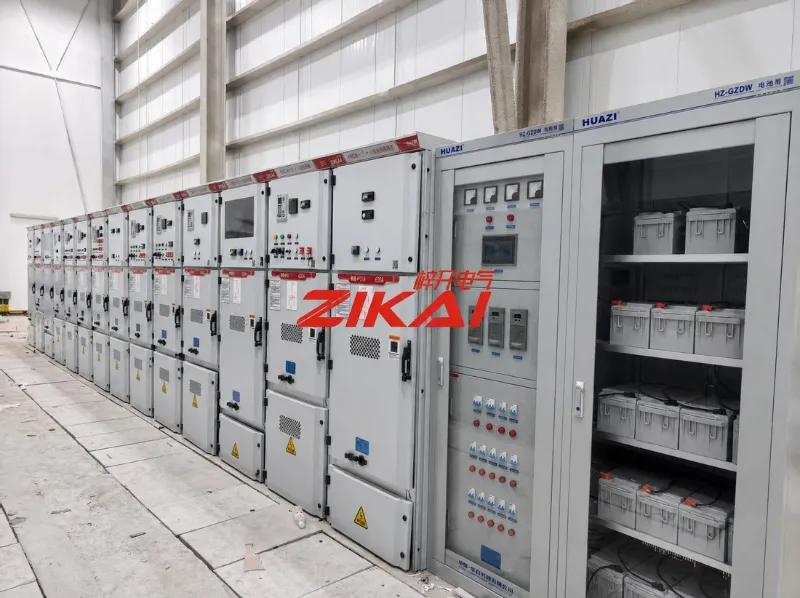

Fíor 03  An scáileán ceallraí DC, agus an painéal tosaigh ionstraimithe agus an banc ceallraí lonnaithe san imfhálú céanna.

4. Cad is brí le “Coimisiúnú Críochnaithe”.

Is éard atá i síniú coimisiúnaithe ná liosta de na rudaí a rinneadh. Léann ár gceann mar seo:

• Gach ciorcad rianaithe agus deimhnithe i gcoinne na líníochtaí, painéal ar phainéal

• Socruithe cosanta curtha i bhfeidhm mar atá deartha agus cruthaithe chun oibriú

• Trucailí in-aistarraingthe seiceáilte le haghaidh ailíniú agus idirmhalartaithe feadh na rithe

• Comhghlasa agus comhlaí sábháilteachta fíoraithe, mar sin ní féidir aon phainéal a oibriú as seicheamh

• Tásc, méadrú agus comharthaí aláraim deimhnithe de réir coinníollacha ar an suíomh

• Tástáil inslithe agus tréleictreach déanta roimh fhuinneamh

• Lipéadú, léaráidí agus an suíomh fisiceach aontaithe

Níl aon cheann de le feiceáil i ngrianghraf. Socraíonn sé ar fad cé acu a n-iompraíonn an seomra mar a deir an líníocht a dhéanfaidh sé.

5. Taifead Suímh

Dhá radharc ar an rith chéanna: fad iomlán na líne lascthrealamh, agus an ais oibriúcháin idir na sraitheanna. Tá marcanna urláir, imréiteach rochtana agus suíomh gach painéil i gcoinne a uimhreach mar chuid den rud a sheiceáiltear ag an gcéim seo.

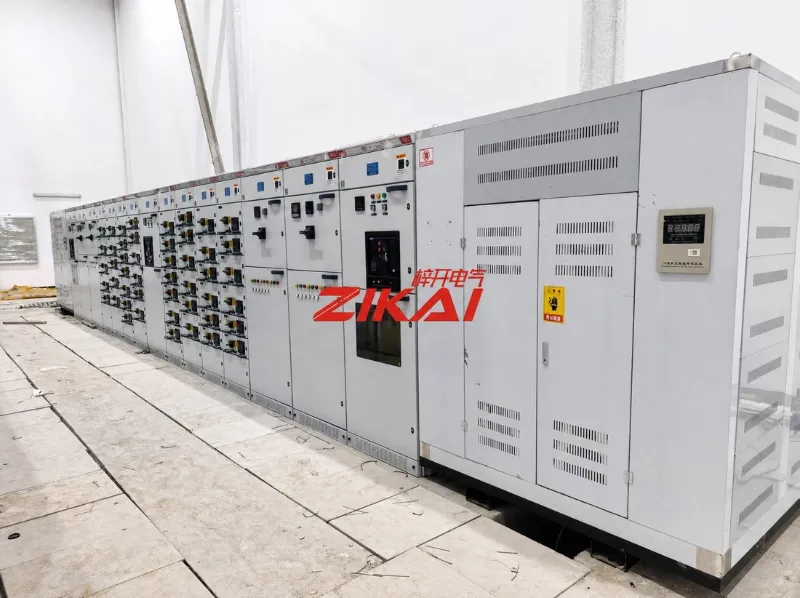

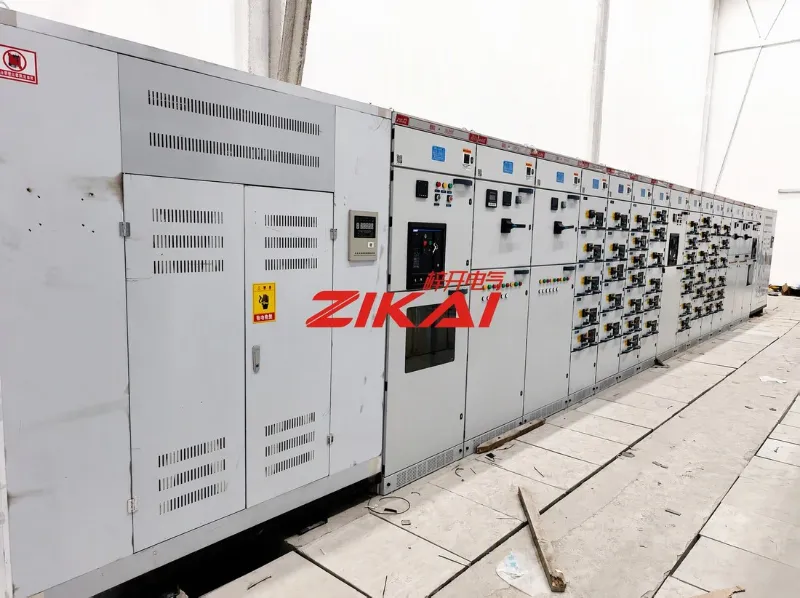

Fíor 04  An líne lascthrealaimh a fheictear feadh a fad, le héadanas painéil, gléasanna cosanta agus painéil uirlisí in ord.

Fíor 05  An aisle oibriúcháin. Aghaidheanna painéil, rátálacha agus rabhaidh sábháilteachta, agus imréiteach rochtana coinnithe soiléir feadh an rith.

6. Maidir le Zikai Electric

Déanann Shanghai Zikai Electric Co., Ltd. (ZIKAI) pacáistí trealaimh chumhachta iomlána a mhonarú, a iarfheistiú agus a sheirbhísí: lascthrealamh meánvoltais, tionóil dáileacháin ísealvoltais, fostáisiúin de chineál bosca, scoradáin chiorcaid fholús suite cuaille agus lasmuigh, feistí cúitimh toilleora agus trealamh dáileacháin a bhaineann leo.

Déantar tionscadail a sheachadadh ó sholáthar trealaimh trí shuiteáil agus choimisiúnú.

Nóta don eagarthóra — níor úsáideadh ach na fíricí a soláthraíodh: ainm an chliaint, an suíomh agus cur i gcrích an choimisiúin. Tógtar an tuairisc KYN28A-12 agus an rátáil 630 A ó dhoiciméid an tionscail agus ó mharcanna atá inléite ar na painéil; níl aon chomhaireamh painéil, luach tionscadail nó sceideal sonraithe. Ní dhéanann fotheidil ach cur síos ar a bhfuil le feiceáil i ngach grianghraf.
