Anailís ar na Difríochtaí idir Cosantóirí Róvoltais agus Gabhálaithe Tintreach i bPrionsabail Oibre agus Feidhmchláir

I gcórais chumhachta agus trealamh leictreach éagsúla, tá stailceanna overvoltage agus tintreach ar dhá cheann de na guaiseacha sábháilteachta is coitianta agus millteach. Chun na rioscaí seo a mhaolú, is gá cosantóirí overvoltage (SPDanna) agusgabhálaithe tintreachsuiteáilte go hiondúil in iarratais innealtóireachta.

Cé gur feistí cosanta leictreacha iad an dá cheann, tá difríochtaí suntasacha acu ina n-rudaí cosanta, a bprionsabail oibre, agus a gcásanna feidhme, agus ní féidir iad a idirmhalartú ná a chur in ionad a chéile go simplí.

I. Overvoltage Protector: An "Chéad Líne Cosanta" i gCoinne Overvoltage Córas Inmheánach

Úsáidtear cosantóirí overvoltage, ar a dtugtar feistí cosanta borrtha (SPDanna) go príomha chun cosaint a dhéanamh i gcoinne róvoltais a ghintear laistigh den chóras cumhachta, mar shampla:

Róvoltas oibriúcháin (ag cur ar siúl, múchadh, athruithe tobanna ar ualach)

Overvoltage spreagtha

Boladh tintrí (buaileann tintreach neamhdhíreach)

Prionsabal Oibre

Nuair a bhíonn voltas an chórais laistigh den ghnáth-raon, tá an cosantóir overvoltage i stát ard-impedance agus níl aon éifeacht beagnach aige ar oibriú an chórais;

Nuair a sháraíonn an voltas líne láithreach a luach incheadaithe, seolann na comhpháirteanna neamhlíneacha taobh istigh den chosantóir an iomarca fuinnimh go tapa, a atreorú, a chlampáil nó a ionsú, rud a fhágann go bhfuil an voltas ag deireadh an trealaimh teoranta do raon sábháilte.

I measc na gcomhpháirteanna feidhmiúla coitianta tá:

Athróir ocsaíd mhiotail (MOV)

Feadán urscaoilte gáis (GDT)

Ceartaitheoir rialaithe sileacain (SCR)

Suímh Shuiteála tipiciúla

Comh-aireachta dáileadh cumhachta deireadh líne ag teacht isteach

Córas barra bus

Deireadh tosaigh an trealaimh bheachtais (PLC, ionstraimí, trealamh cumarsáide, etc.)

Is é a phríomhfheidhm ná: an aimplitiúid overvoltage a laghdú agus insliú trealaimh agus comhpháirteanna leictreonacha inmheánacha a chosaint.

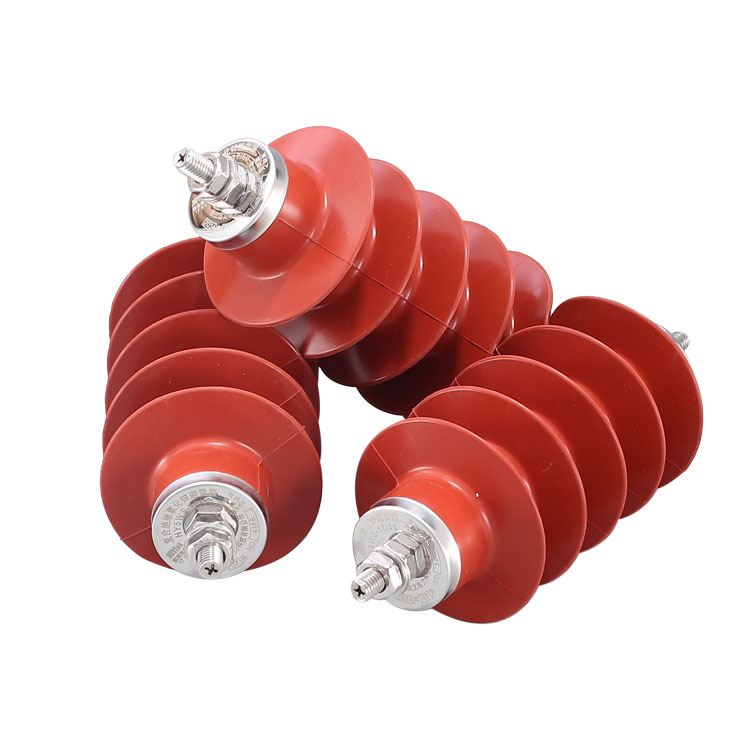

II. Gabhadóir Tintreach: "Conair le haghaidh Fuinneamh Tintreach" a sholáthar

Úsáidtear gabhálaithe tintreach go príomha chun cosaint a dhéanamh ar stailceanna díreacha tintreach agus ar bhorradh láidir tintreach. Níl an fócas ar "voltas a theorannú," ach ar an sruth tintreach a scaoileadh go tapa.

Prionsabal Oibre

Nuair a bhuaileann tintreach líne tarchurtha nó foirgneamh, is féidir leis an ngabhálaí tintreach cainéal íseal-impedance a fhoirmiú i dtréimhse an-ghearr, ag atreorú go díreach an fuinneamh tintreach ollmhór go dtí an talamh, ag cosc ​​​​ar an sruth tintreach dul tríd an gcomhlacht trealaimh nó struchtúr an fhoirgnimh, rud a laghdóidh:

Miondealú trealaimh

Damáiste inslithe

Riosca turrainge leictreach don phearsanra

Faoi aon stailc tintreach nó gnáthchoinníollacha oibriúcháin, go bunúsach ní ghlacann an gabhálaí tintreach páirt in oibriú an chórais.

 Cineálacha Coitianta

Gabhálaithe tintreach de chineál bioráin

Gabhálaithe borrtha ocsaíd miotail (cineál gan bhearna)

Cásanna Feidhme tipiciúla

Línte tarchurtha agus dáileacháin

Fostáisiúin

Tógáil córais cosanta tintreach

Áiseanna leictreacha lasmuigh

Cuireann gabhálaithe tintreach béim ar chosaint i gcoinne stailceanna díreacha tintreach agus diomailt fuinnimh, seachas rialú beacht voltais.

Comparáid idir Cosantóirí Overvoltage agus Gabhálaithe Tintreach

IV. Cur Chuige Roghnúcháin Cheart i gCleachtas Innealtóireachta

In innealtóireacht phraiticiúil, is minic a úsáidtear cosantóirí borrtha agus gabhálaithe tintreach i dteannta a chéile seachas mar rogha/nó mar rogha:

Gabhálaithe tintreach: Freagrach as "tintreach a bhlocáil agus a atreorú"

Cosantóirí borrtha: Freagrach as "borrtha iarmharacha a mhaolú agus trealamh íogair a chosaint"

Is trí chóras cosanta grádaithe a fhoirmiú amháin is féidir sábháilteacht agus cobhsaíocht an chórais leictreachais a fheabhsú go fírinneach faoi na rioscaí déach a bhaineann le stailceanna tintreach agus róvoltas córais.
